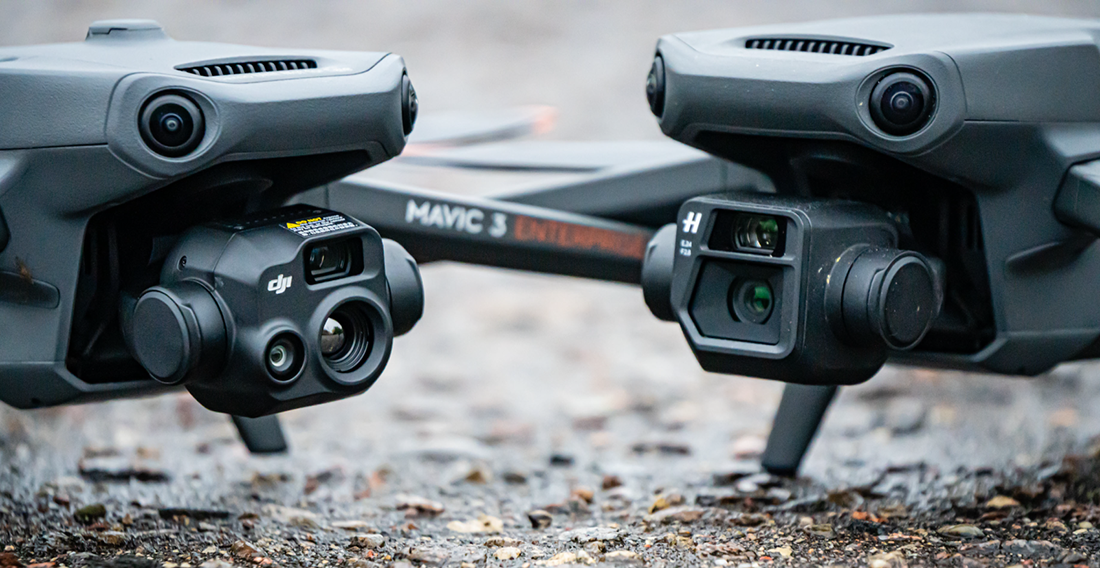

Як працює тепловізійна камера дрону в умовах повної темряви
Тепловізори для дронів – це високотехнологічні пристрої, які встановлюються на БПЛА та формують зображення на основі інфрачервоного випромінювання об’єктів, тобто їхньої теплової сигнатури. Тепловізійні камери для дронів є критично важливим обладнанням, оскільки можуть працювати незалежно від рівня освітлення.
Це значно розширює можливості безпілотних систем під час нічного спостереження, пошуково-рятувальних місій, промислового моніторингу та виконання інших завдань за умов обмеженої видимості.
Принцип роботи тепловізійних сенсорів
Дрони для нічних операцій оснащуються тепловізійними сенсорами, які реєструють інфрачервоне випромінювання, що надходить від об’єктів. Процес формування теплового зображення складається з кількох етапів:
- Збір випромінювання. Об’єктив тепловізора вловлює теплове випромінювання від об’єктів і спрямовує його на сенсор.
- Перетворення сигналу. Спеціальна матриця з великої кількості датчиків фіксує інфрачервоне випромінювання. Під його впливом змінюються фізичні параметри чутливих елементів, що дає змогу сформувати електричний сигнал.
- Обробка та візуалізація. Отримані сигнали аналізуються вбудованим процесором, який порівнює інтенсивність випромінювання в різних точках і перетворює дані на цифрове зображення.

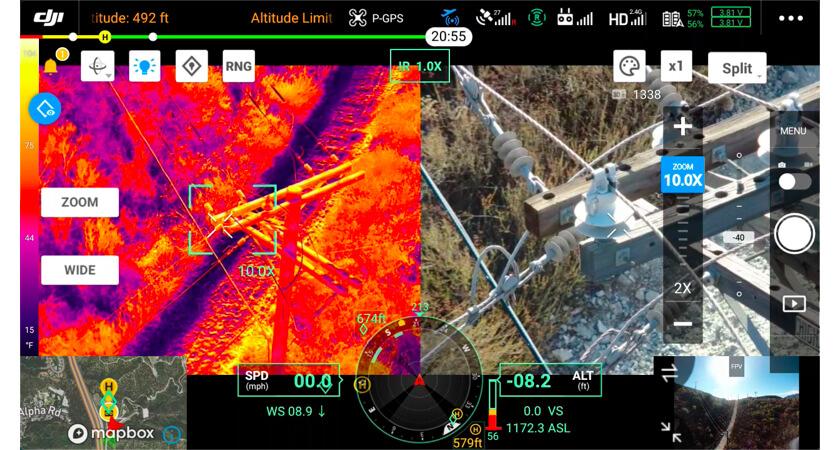

У результаті на дисплей виводиться термограма – візуальне представлення теплового поля об’єкта. Колірні відтінки на зображенні демонструють відносну різницю температур навіть у повній темряві.
Виявлення об’єктів у темряві та складних умовах
Нічні дрони та інші БПЛА оснащуються тепловізорами для виявлення людей, техніки, тварин, джерел нагрівання та інших об’єктів у темряві або за умов поганої видимості. Таке обладнання має низку важливих переваг:
- Робота в темряві. Тепловізори функціонують незалежно від рівня освітлення та дають змогу знаходити об’єкти вночі.
- Спостереження за складних погодних умов. Технологія допомагає отримувати інформацію за наявності туману, диму, пилу або незначних природних перешкод.
- Обстеження великих територій. Дрони з тепловізорами можуть швидко перевіряти значні площі під час пошукових та моніторингових робіт.
- Аналіз теплового стану об’єктів. Обладнання дає змогу не лише виявляти об’єкти, а й оцінювати розподіл температури на їхній поверхні.
Дрони з тепловізорами можуть застосовуватися під час пошуково-рятувальних операцій, технічного обстеження будівель, промислового моніторингу, контролю інфраструктури та інших завдань, де важливо виявляти джерела тепла.
Переваги тепловізорів для спостереження та моніторингу
Тепловізійні датчики суттєво розширюють можливості безпілотних систем під час нічних польотів та роботи в умовах недостатньої видимості. До основних переваг такого обладнання належать:
- Незалежність від освітлення. БПЛА можуть виконувати спостереження у повній темряві.
- Робота за складних погодних умов. Тепловізійне обладнання дає змогу отримувати інформацію за наявності туману, диму та пилу.
- Виявлення малопомітних об’єктів. Теплова сигнатура може допомогти знайти об’єкти, які складно побачити за допомогою звичайної камери.
- Велика дальність спостереження. Залежно від характеристик сенсора та об’єктива сучасні моделі можуть виявляти джерела тепла на значній відстані.
Дрони з тепловізорами також можуть вести спостереження з безпечної відстані та передавати оператору інформацію в режимі реального часу. Ефективність роботи залежить від характеристик обладнання, погодних умов, розміру об’єкта та різниці температур між ним і навколишнім середовищем.
Фактори, що впливають на якість тепловізійного зображення
Якість отриманого зображення залежить від технічних характеристик тепловізора та зовнішніх умов. До основних факторів належать:
- Роздільна здатність матриці. Вища роздільна здатність забезпечує детальніше та інформативніше зображення.
- Характеристики об’єктива. Фокусна відстань і діаметр об’єктива впливають на поле зору, дальність виявлення та деталізацію.
- Теплова чутливість. Цей параметр визначає здатність сенсора розрізняти незначну різницю температур.
- Роздільна здатність дисплея. Якість екрана впливає на чіткість відображення отриманої термограми.
- Частота оновлення кадрів. Від неї залежить плавність зображення під час руху дрона або об’єкта спостереження.
На роботу тепловізора також можуть впливати атмосферні умови, температура навколишнього середовища, вологість, опади та наявність щільних матеріалів. Інфрачервоне випромінювання не проходить крізь більшість суцільних перешкод, зокрема стіни, метал і звичайне скло.
Практичні поради щодо використання дронів із тепловізорами
Для отримання якісного тепловізійного зображення важливо правильно підготувати обладнання та враховувати умови його експлуатації. Перед початком роботи рекомендується:
- Перевірити налаштування зображення. Необхідно заздалегідь підібрати відповідну колірну палітру, рівень контрастності та діапазон температур.
- Підтримувати чистоту об’єктива. Оптичні елементи потрібно регулярно очищати від пилу, бруду, вологи та слідів конденсату.
- Контролювати джерело живлення. Перед польотом необхідно перевірити рівень заряду акумуляторів дрона, камери та наземного обладнання.
- Враховувати погодні умови. Сильні опади, висока вологість і значне нагрівання навколишніх поверхонь можуть знижувати контрастність термограми.
- Перевірити кріплення обладнання. Камера повинна бути надійно зафіксована, а підвіс – правильно відкалібрований.
Також важливо проводити тренувальні польоти в різний час доби та за різних погодних умов. Це допомагає оператору краще інтерпретувати тепловізійне зображення, правильно оцінювати відстань до об’єктів і швидше знаходити необхідні джерела тепла.
